✨ 背景介绍

在路径规划中，B样条（B-Spline）以其光滑、连续、可微的优势广泛应用于轨迹表示。而优化控制点的位置，是提升轨迹质量的关键一步。

本篇专注于一种重要的代价项 —— 基于 ESDF（欧几里得距离场）地图 的避障代价，并深入解析其 数学推导、可导性、代码实现与可视化理解。

1️⃣ 问题定义：控制点形式的 B 样条轨迹

轨迹定义为一条均匀 B 样条曲线：

其中：

• ​\mathbf{P}_i \in \mathbb{R}^2：控制点（优化变量）
• ​B_{i,k}(t)：B样条基函数（阶数 ​k）

通过优化 ​\mathbf{P}_i，我们得到一条柔顺、安全、避障的轨迹。

2️⃣ ESDF 地图与安全代价项

🧱 什么是 ESDF？

• ESDF（Euclidean Signed Distance Field）是一张二维地图
• 每个栅格存储 到最近障碍物的欧几里得距离

🔺 安全代价项定义

若控制点 ​\mathbf{P}_i = (x_i, y_i) 距离障碍太近（即 ​d(x_i, y_i) < d_0），将施加惩罚：

代价函数形式（Soft Penalty）：

3️⃣ 为什么要使用双线性插值？

在查询控制点 ​P(x, y) 的距离时：

🚫 粗暴方式：最近 grid 值

🚨 问题

✅ 使用双线性插值

通过插值得到平滑函数 ​d(x, y)：

其中：

• ​dx = x - j，​dy = y - i
• ​(i, j) 是控制点落入的栅格 cell 左下角
• ​Q_{11} = d(i, j)，Q_{21} = d(i, j+1)，Q_{12} = d(i+1, j)，Q_{22} = d(i+1, j+1)

✅ 优势总结：

4️⃣ 距离与梯度计算公式

🎯 插值公式回顾

✏️ 梯度推导（偏导数）

对 ​x 的偏导：

对 ​y 的偏导：

最终梯度向量为：

需要特别注意的是，目前我们得到的这个梯度向量 ​\nabla d(x, y)，仅仅是距离函数 ​d(x, y) 本身的梯度，而不是整个代价函数 ​\phi(x, y) 的梯度。

我们真正的代价项定义为：

要得到该代价项对控制点的梯度，需要对 cost 关于 ​x 和 ​y 进行求导，即应用链式法则：

🔁 解释：

• ​\nabla d(x, y) 是从 ESDF 地图双线性插值得到的梯度，代表 当前位置向最近障碍物方向的单位向量
• ​d(x, y) - d_0 是当前距离与“安全距离”之间的误差
• 所以整体梯度 ​\nabla \text{cost} 表示“距离偏小的方向 + 靠近障碍的方向”

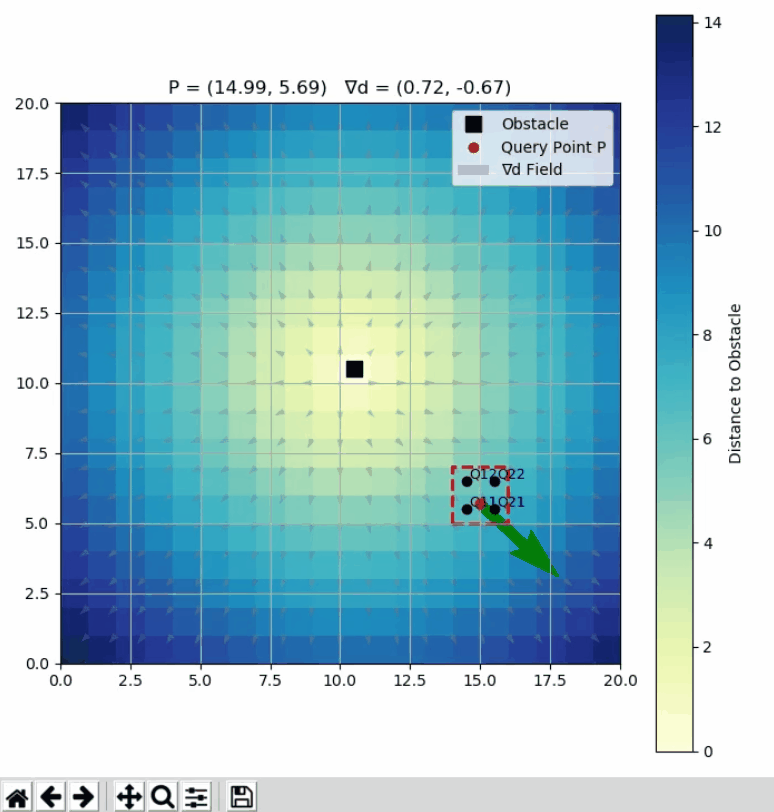

5️⃣ Python 可视化

import numpy as np
import matplotlib.pyplot as plt
from matplotlib import animation


# 地图大小
H, W = 20, 20
obstacle = (10, 10)

# 生成 ESDF Distance Map
distance_map = np.zeros((H, W))
for i in range(H):
    for j in range(W):
        distance_map[i, j] = np.hypot(i - obstacle[0], j - obstacle[1])

# 计算整图梯度
dy_full, dx_full = np.gradient(distance_map)

# 网格坐标
X, Y = np.meshgrid(np.arange(W), np.arange(H))

# 随机查询点
np.random.seed(42)
query_points = np.random.uniform(low=2.5, high=17.5, size=(10, 2))

# 初始化图形
fig, ax = plt.subplots(figsize=(7, 7))
im = ax.imshow(distance_map, origin='lower', cmap='YlGnBu', extent=[0, W, 0, H])
cbar = plt.colorbar(im, ax=ax)
cbar.set_label("Distance to Obstacle")
ax.plot(obstacle[1] + 0.5, obstacle[0] + 0.5, 'ks', markersize=10, label='Obstacle')
ax.quiver(X, Y, dx_full, dy_full, color='gray', alpha=0.4, scale=50, width=0.005, label='∇d Field')

# 动态元素
point_plot, = ax.plot([], [], 'ro', label='Query Point P')
cell_rect = plt.Rectangle((0, 0), 2, 2, edgecolor='red', facecolor='none', linestyle='--', linewidth=2)
ax.add_patch(cell_rect)

# 用于动态添加箭头（全局变量）
grad_arrow = None

# Q 点显示
q_dots = [ax.plot([], [], 'ko')[0] for _ in range(4)]
q_labels = [ax.text(0, 0, '', fontsize=9) for _ in range(4)]

def update(frame):
    global grad_arrow

    query_x, query_y = query_points[frame]
    i = int(np.floor(query_y))
    j = int(np.floor(query_x))

    if i < 0 or j < 0 or i >= H - 1 or j >= W - 1:
        return

    # 四个 Q 点
    Q11 = distance_map[i, j]
    Q21 = distance_map[i, j + 1]
    Q12 = distance_map[i + 1, j]
    Q22 = distance_map[i + 1, j + 1]

    dx_local = query_x - j
    dy_local = query_y - i

    # 双线性插值求梯度
    grad_x = (1 - dy_local) * (Q21 - Q11) + dy_local * (Q22 - Q12)
    grad_y = (1 - dx_local) * (Q12 - Q11) + dx_local * (Q22 - Q21)

    # 清除旧箭头
    if grad_arrow:
        grad_arrow.remove()

    # 绘制新梯度箭头
    grad_arrow_new = ax.quiver(query_x, query_y, grad_x, grad_y,
                               angles='xy', scale_units='xy', scale=0.25,
                               color='green', width=0.02, label='∇d at P')
    globals()['grad_arrow'] = grad_arrow_new  # 更新全局变量

    # 更新 Query 点和 cell 框
    point_plot.set_data([query_x], [query_y])
    cell_rect.set_xy((j, i))

    # Q 点位置和标签
    q_coords = [(j + 0.5, i + 0.5), (j + 1.5, i + 0.5), (j + 0.5, i + 1.5), (j + 1.5, i + 1.5)]
    q_names = ['Q11', 'Q21', 'Q12', 'Q22']
    for k, (dot, label) in enumerate(zip(q_dots, q_labels)):
        x, y = q_coords[k]
        dot.set_data([x], [y])
        label.set_position((x + 0.1, y + 0.1))
        label.set_text(q_names[k])

    ax.set_title(f"P = ({query_x:.2f}, {query_y:.2f})   ∇d = ({grad_x:.2f}, {grad_y:.2f})")

# 初始化函数
def init():
    point_plot.set_data([], [])
    for dot in q_dots:
        dot.set_data([], [])
    for label in q_labels:
        label.set_text('')
    return [point_plot, *q_dots, *q_labels]

# 动画函数
ani = animation.FuncAnimation(fig, update, frames=len(query_points), init_func=init,
                              interval=1200, blit=False, repeat=True)

plt.legend(loc='upper right')
plt.grid(True)
ax.set_xlim(0, W)
ax.set_ylim(0, H)
ax.set_aspect('equal')
plt.tight_layout()
plt.show()

6️⃣ 小结 🔚
